Apollo

Product Information

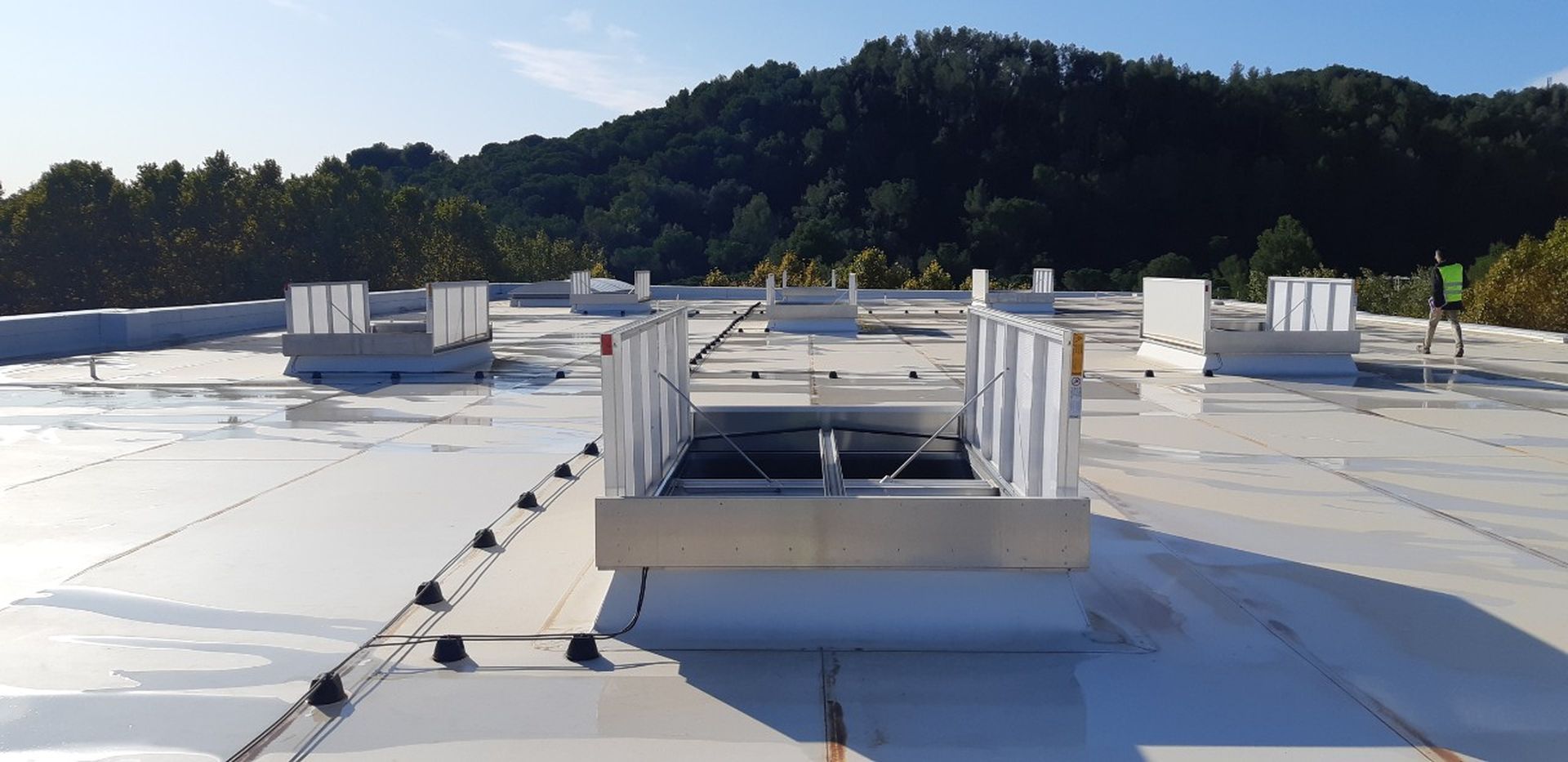

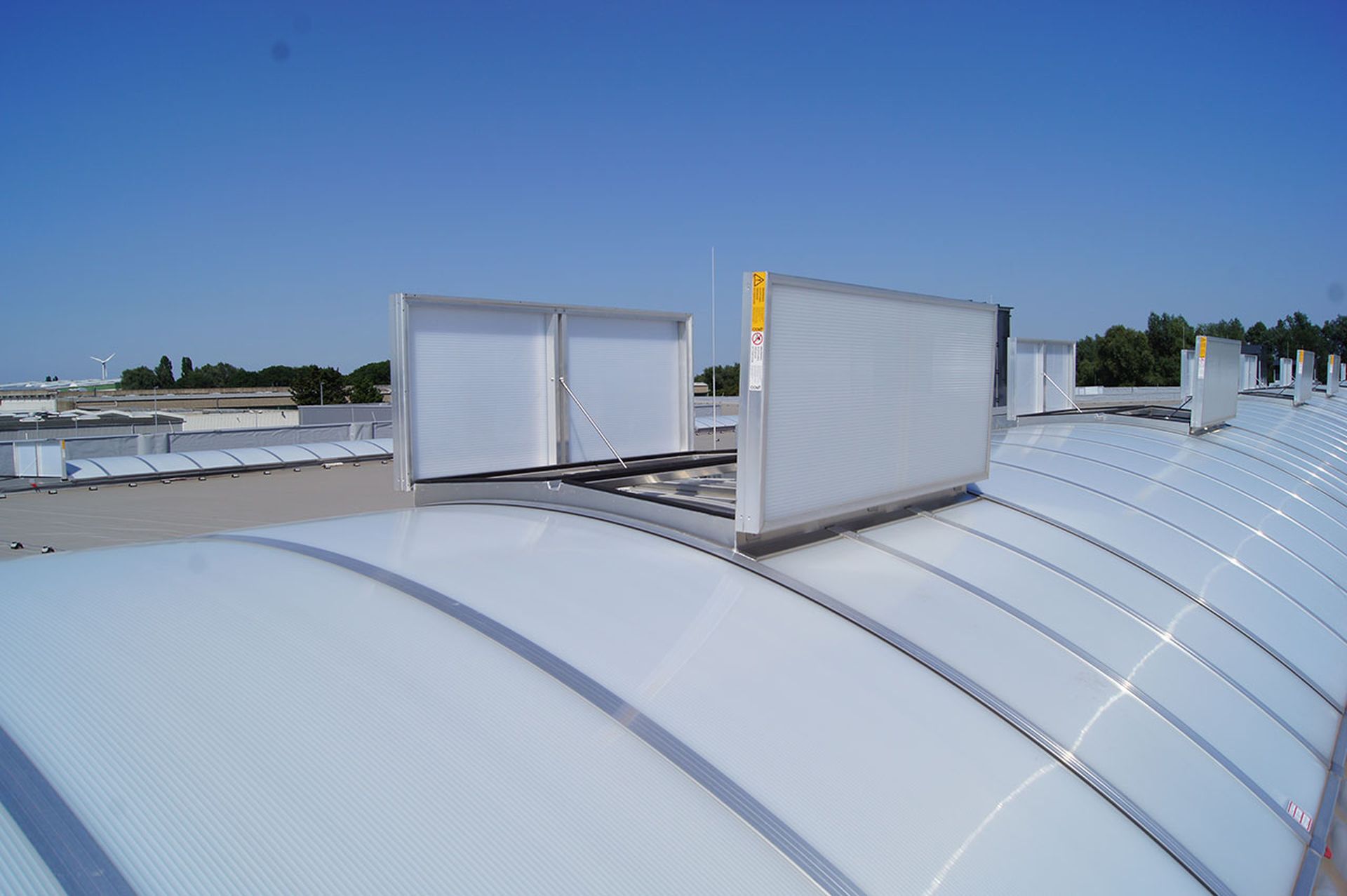

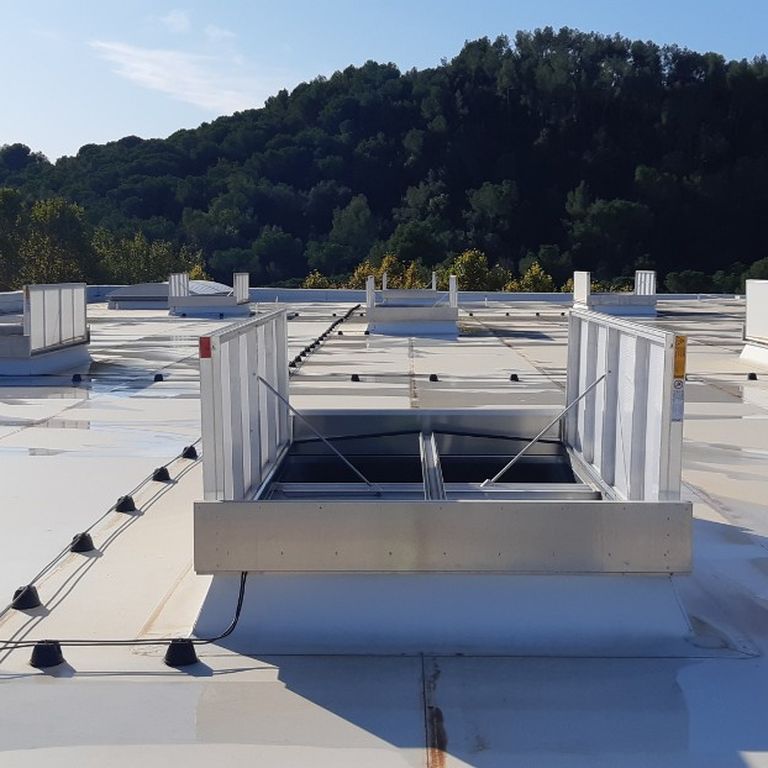

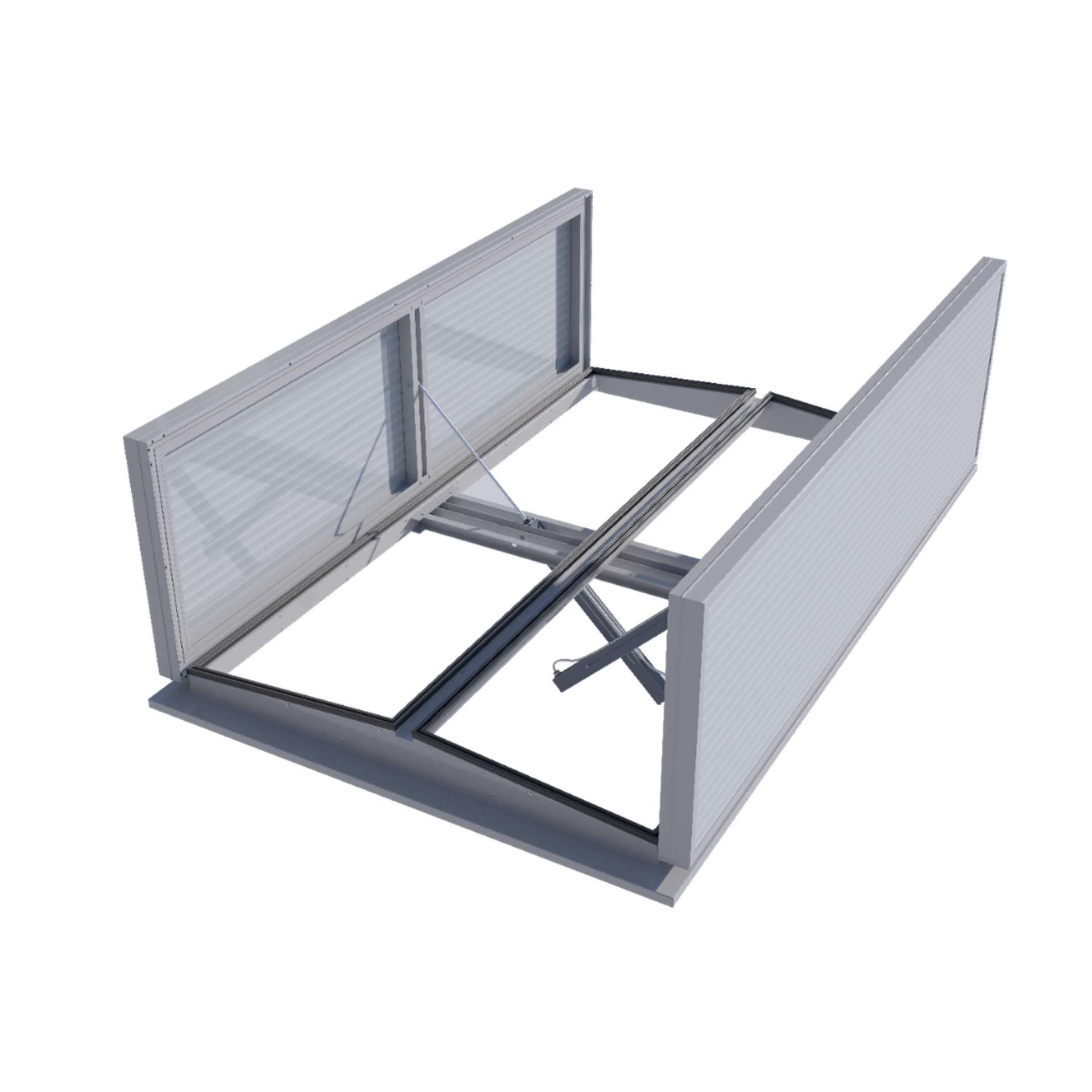

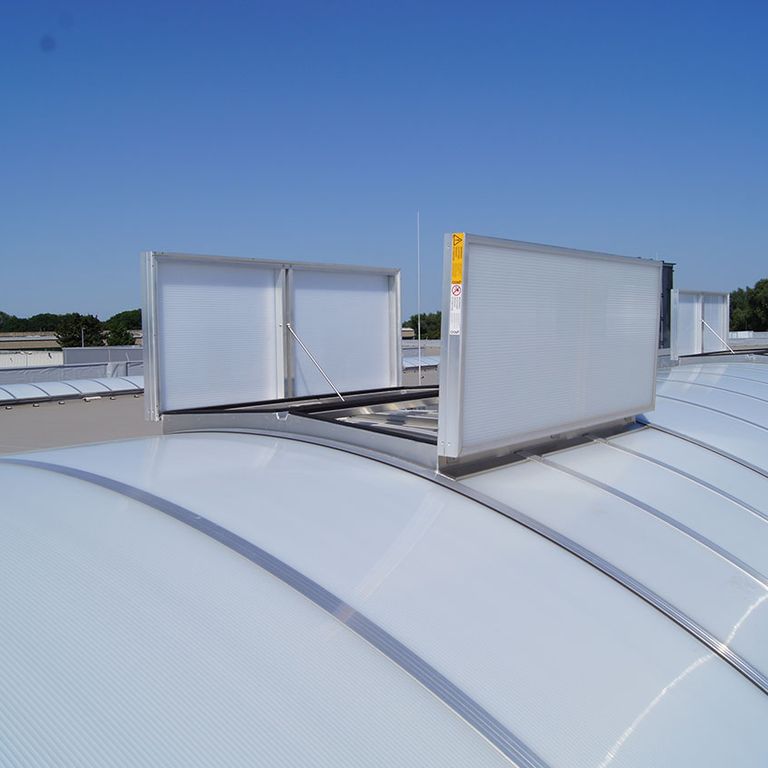

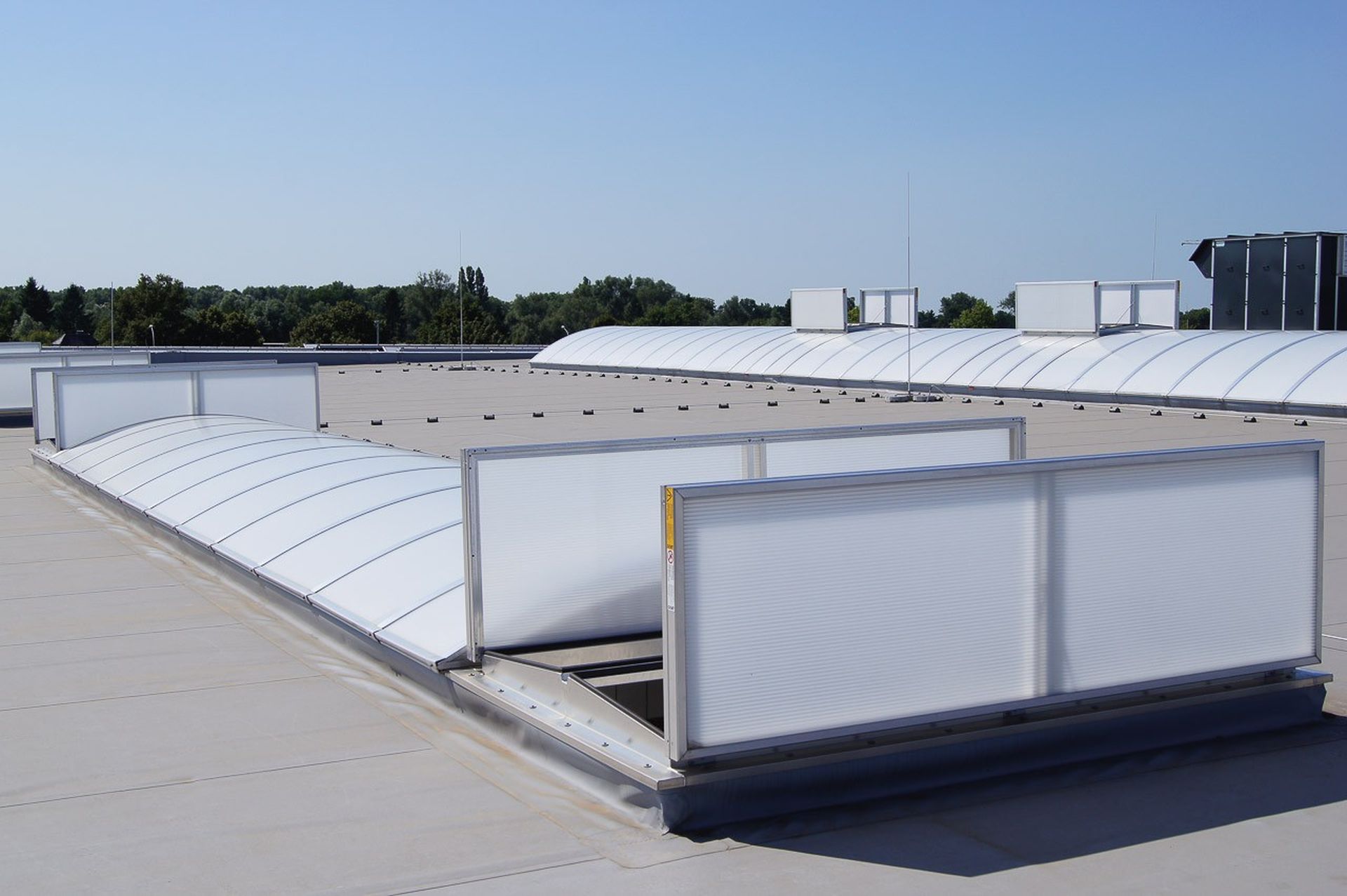

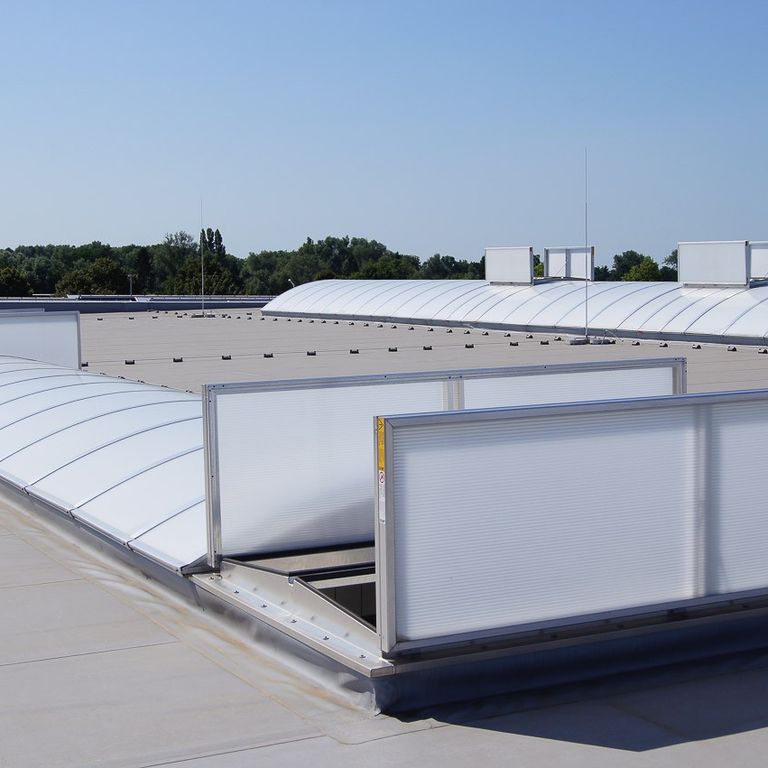

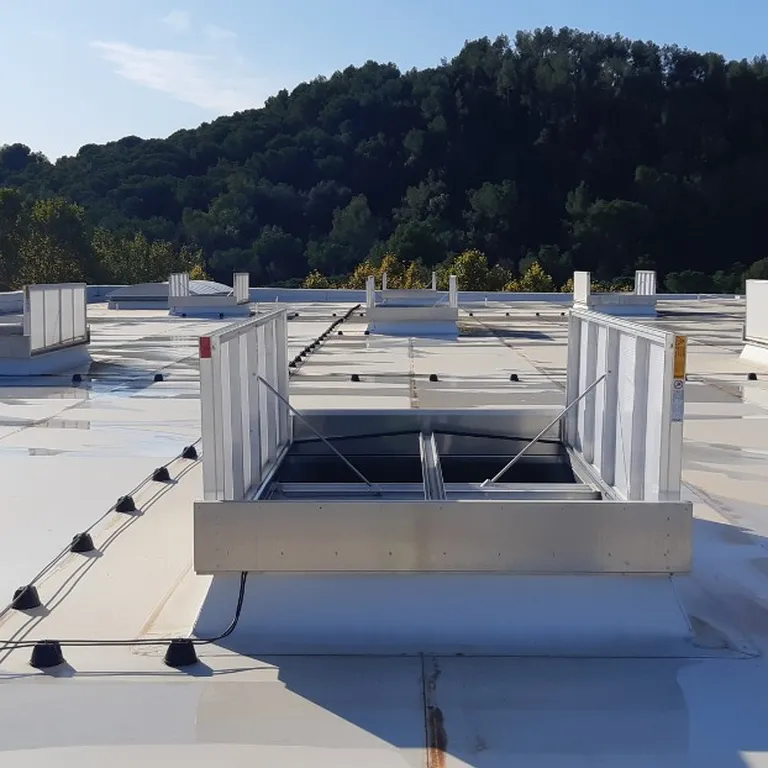

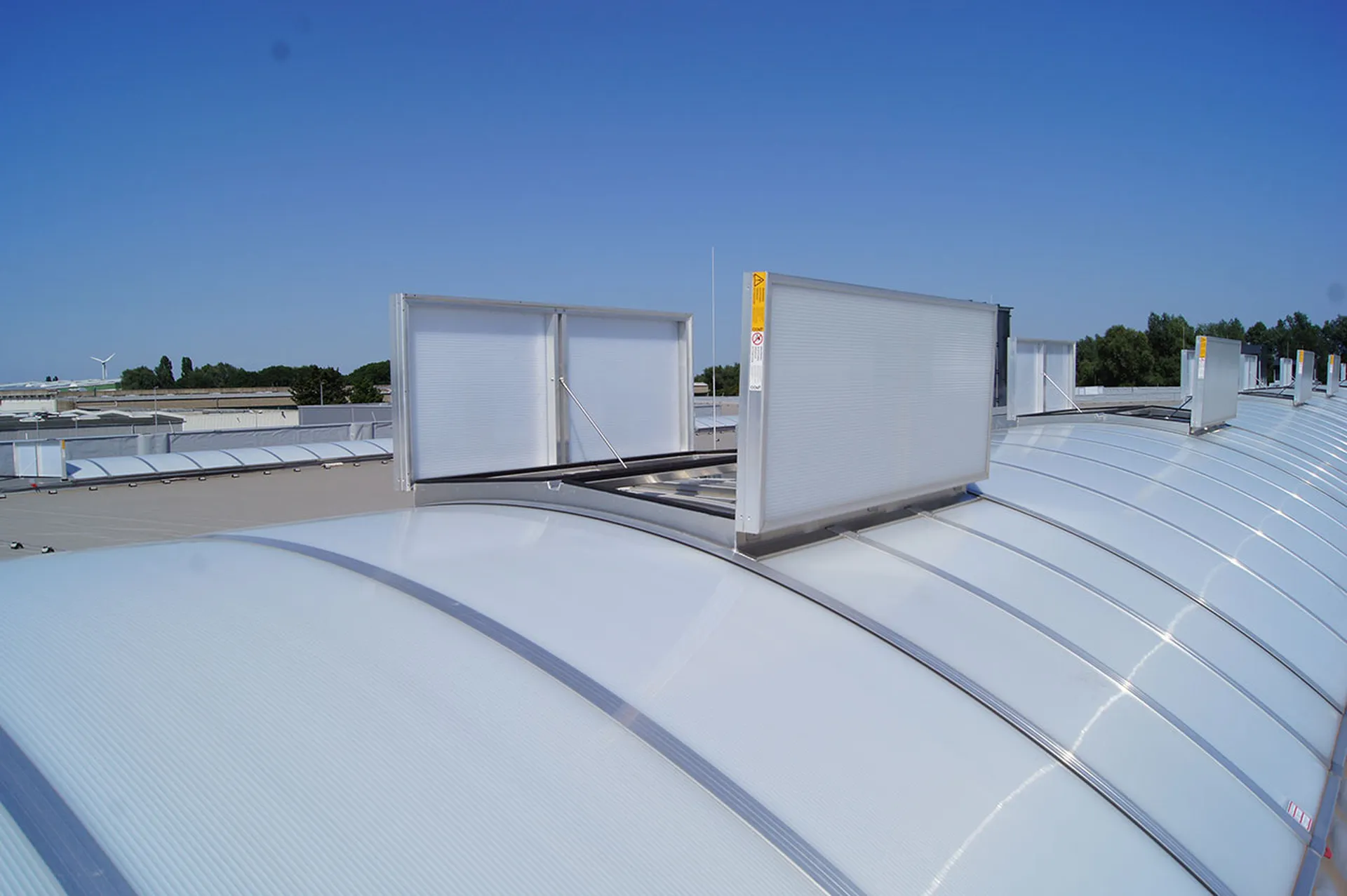

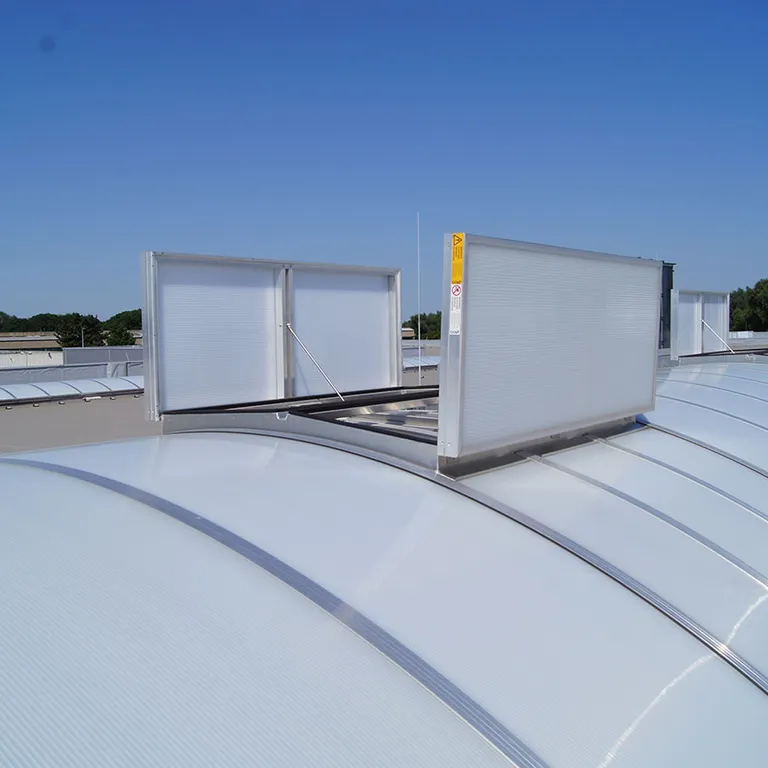

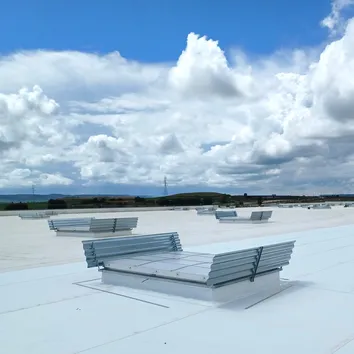

El Apollo es un aireador de doble compuerta para evacuación natural de humo y calor, certificado según EN 12101-2 y VdS. Ideal para edificios industriales, comerciales y terciarios. Está fabricado con componentes de alta calidad: aluminio resistente a la corrosión, y cuenta con juntas de EPDM integradas en perfiles que recorren horizontalmente toda la base para garantizar una baja permeabilidad al aire. Está disponible con base de aluminio con rotura de puente térmico, aislada o simple, y con compuertas de policarbonato, panel de aluminio aislado o vidrio.

Product Highlights

Versiones de base de aluminio con rotura de puente térmico, aislada o simple
Certificado según EN 12101-2 y VdS
Clasificación según EN 1873 ('Lucernarios de plástico')
Compuertas disponibles en policarbonato, panel aislado o vidrio

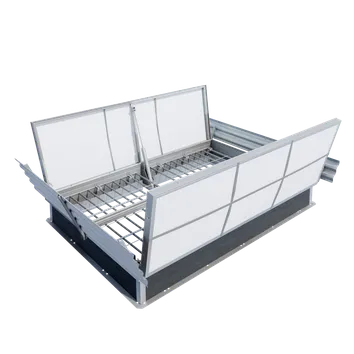

Reja de protección anticaída integrada
La opción de juntas en esquina atornilladas permite sustituir fácilmente el policarbonato sin necesidad de retirar toda la compuerta
Disponible con certificación ATEX (según modelo)
Dispone de Declaración Ambiental de Producto (DAP) (según modelo)
Fabricado de acuerdo con los requisitos de la norma ISO 9001 (norma internacional de gestión de calidad)
Gran capacidad de extracción de humos
Disponible hasta una dimensión máxima de 2500 x 3000 mm, en incrementos de 1 mm

Solicita información

Configurador BIM

Technical Information

Dimensiones

Anchura del aireador: de 1000 mm a 2500 mm (en incrementos de mm)
Longitud del aireador: de 1000 mm a 3000 mm (en incrementos de mm)

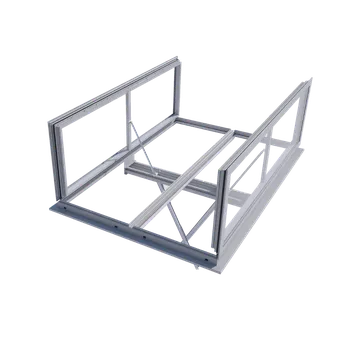

Base

Las siguientes opciones de base de aluminio están disponibles:

base simple
base aislada
base con rotura de puente térmico

La base está disponible con diferentes tipos de pestaña para su instalación sobre zócalo con diferente configuración.

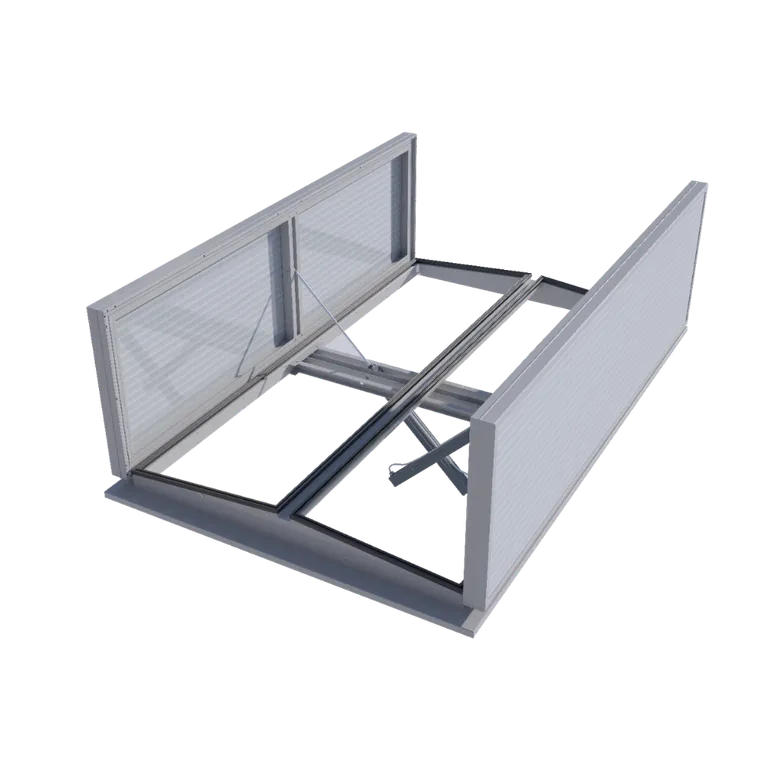

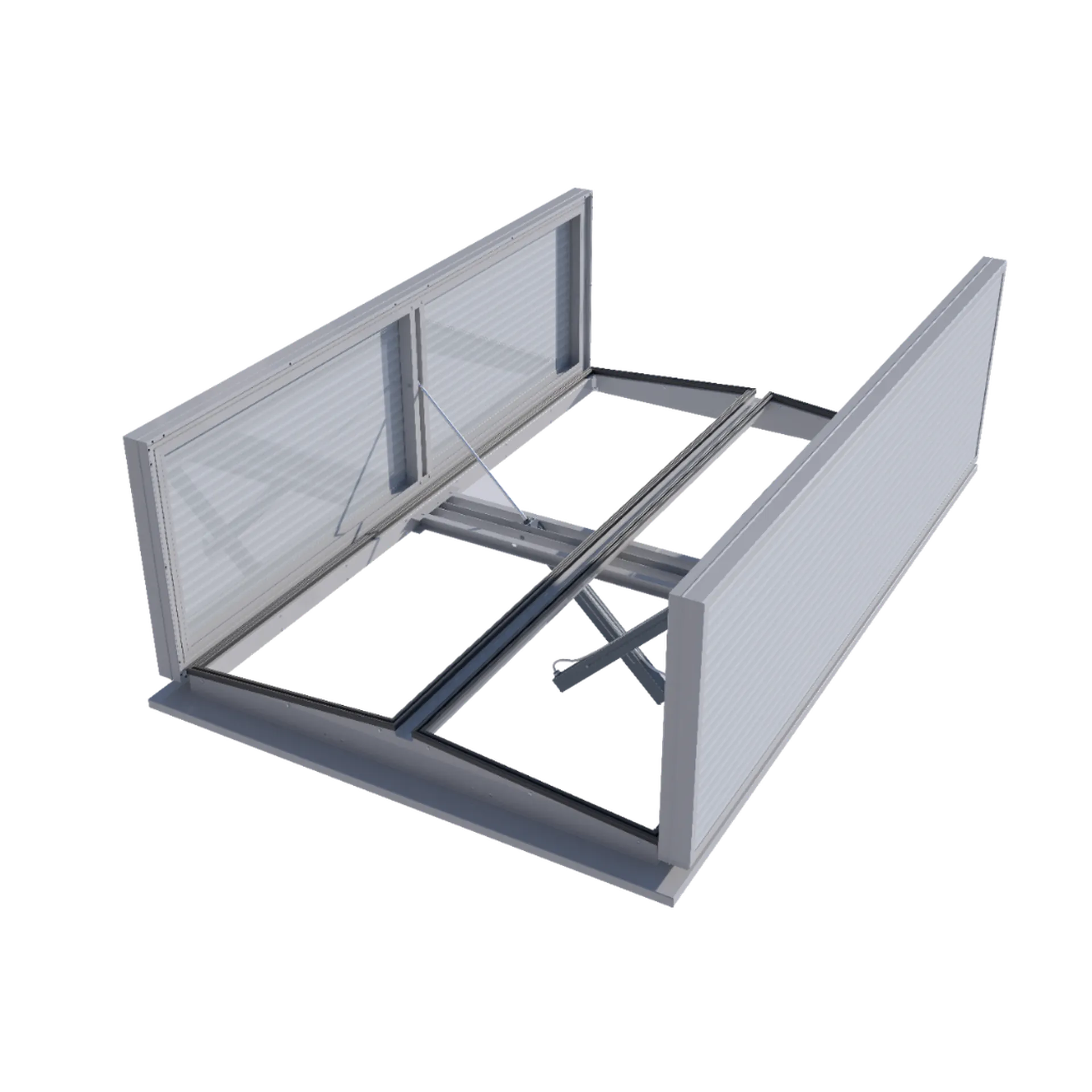

Compuertas

Las compuertas del Apollo están disponibles en panel de aluminio aislado, policarbonato o vidrio, con marcos formados por perfiles de aluminio extruido. El diseño tiene en cuenta la dilatación térmica para evitar que se produzcan deterioros por este motivo.

Las compuertas tienen una ligera inclinación que permite que el agua de lluvia evacue rápidamente, asegurando la estanqueidad y evitando así que se ensucien.

Las compuertas han sido sometidas a una amplia gama de ensayos, por ejemplo, de resistencia a impactos, resistencia al granizo, comportamiento acústico, entre otros.

Los tipos de compuerta disponibles son:

Compuerta de policarbonato alveolar multipared de 16 mm de espesor, transparente, opalescente o gris opaco
Compuerta de policarbonato alveolar multipared resistente al granizo de 16 mm de espesor, no transparente
Compuerta de policarbonato de 10 mm + lámina sólida de 6 mm, transparente u opalescente
Compuerta de policarbonato alveolar multipared de 32 mm de espesor, transparente, u opalescente
Compuerta de panel de aluminio de doble capa con aislamiento interior

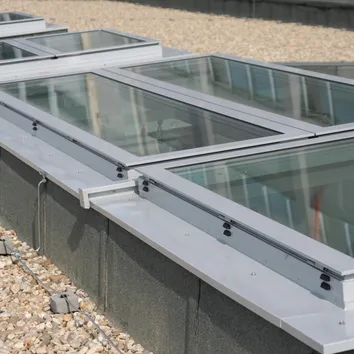

Compuerta de vidrio laminado aislante (28, 30 o 32 mm de espesor), o especificado por el cliente (24 a 40 mm de espesor, y peso máximo de 45 kg/m²).

Accionamiento

El aireador de doble compuerta Apollo está disponible con accionamiento neumático de doble efecto, o eléctrico. Las siguientes unidades están disponibles:

Motores eléctricos a 24 V CC
Motores eléctricos a 230 V CA: requieren secciones de cable menores en comparación con los motores a 24 V CC. Esto reduce considerablemente los costes de cableado.
Pistones neumáticos de doble efecto

Los accionamientos están diseñados para adaptarse a los requisitos específicos del proyecto, lo que se traduce en menores costes de funcionamiento y cableado.

Transmitancia térmica
