Facultad de Derecho, Universidad CEU San Pablo
La contribución de Kingspan Light + Air a la estrategia de SCTEH
La nueva facultad de Derecho en Madrid es un edificio que destaca por la rigurosidad geométrica, en la que la modulación ha marcado el desarrollo del proyecto.
ESTUDIO DE CASO
Espacios comunes con iluminación y ventilación natural
Este nuevo espacio académico de la Facultad de Derecho de Madrid, inaugurado en 2025, destaca por su diseño arquitectónico y su rigor geométrico.
Con más de 8500 m2 y capacidad para más de 1500 estudiantes, el moderno edificio se distribuye en tres plantas, una planta baja y un nivel jardín (-1), así como tres sótanos. Alberga 20 aulas, espacios de trabajo, salas de reuniones, oficinas y un auditorio polivalente con capacidad para 120 personas.
La notable distribución se caracteriza por espacios abiertos, que fomentan la interacción social, así como por una sala de audiencias dedicada, donde los estudiantes pueden participar en simulacros de juicios guiados.

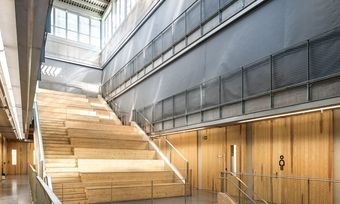

Un sistema de tres grandes escaleras de madera conecta las plantas del edificio, generando amplias zonas de reunión interiores y uniendo las plantas de las aulas.
ESTUDIO DE CASO
Solución SCTEH y resultado
La estrategia de control de humos proporcionada y llevada a cabo por Kingspan se basó en cálculos técnicos exhaustivos de acuerdo con la norma UNE 23585:2017.
El diseño del Sistema de Control de Temperatruas y Evacuación de Humos (SCTEH) propuesto para este edifico, consiste en barreras móviles de humo SmokeMaster SM5, dispuestas en el perímetro del atrio en cada una de las tres plantas, baja, primera, segunda y tercera, con la finalidad de evitar que el humo generado en un posible incendio en plantas inferiores pueda invadir las superiores, conduciéndose a través del atrio hacia los exutorios, modelo Airlite, gama Colt, situados en la cubierta. Para garantizar el efecto chimenea se aporta aire en planta baja mediante ventiladores helicoidales.
Las soluciones de Kingspan Light + Air Spain, no solo garantizan este objetivo, creando un entorno educativo seguro, sino que además permiten la utilización diaria del sistema para ventilar y extraer el calor acumulado en el atrio durante el día, mejorando tanto la calidad del aire interior como las condiciones térmicas del edificio, lo que permite que este edificio no sólo sea seguro, sino que también es más sostenible y orientado a la salud y el bienestar de sus ocupantes.

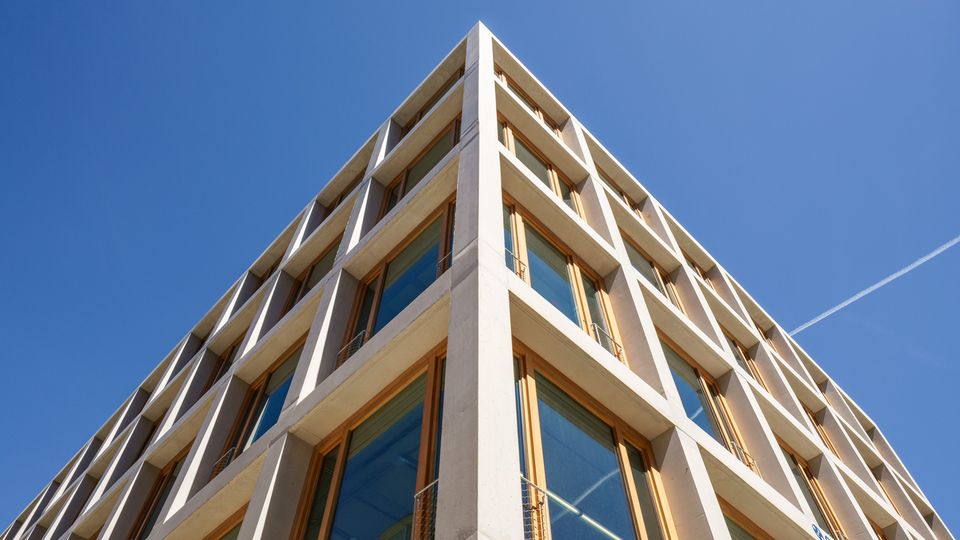

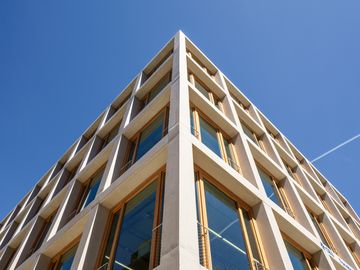

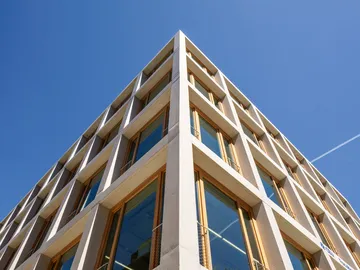

Con fachadas de hormigón visto, una estructura de madera compuesta por paneles CLT y acristalamiento de control solar, así como avanzados sistemas de ventilación natural y control de humos que mejoran la seguridad, el confort y la eficiencia energética, el proyecto combina innovación arquitectónica, tecnológica y medioambiental al servicio de los futuros profesionales.
